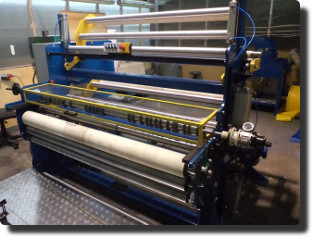

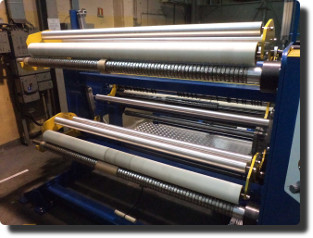

Przewijarka/Bobiniarka - urządzenie do przewijania i cięcia wstęgi

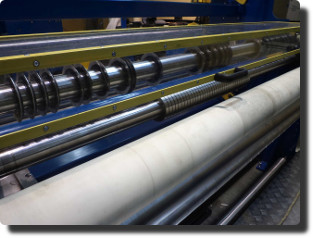

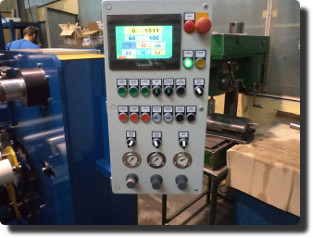

Urządzenie służy do przewijania i rozcinania wstęgi na paski o różnej szerokości dzięki zastosowaniu sztang rozprężnych z niezależnymi elementami nawijającymi. Siłę nawijania można regulować przez zmianę ciśnienia rozprężania, a tym samym zmianę siły tarcia elementów nawijających. Elementami tnącymi są noże krążkowe. Siła hamowania odwijanej taśmy zrealizowana jest za pomocą hamulca proszkowego i utrzymywana jest na stałej wartości dzięki pomiarowi średnicy bobiny. Odwijanie posiada również układ przestawiania bocznego, który ustawia wstęgę utrzymując stałą szerokość ścinki. Sterowanie elektryczne wykonane jest na bazie sterownika S7 firmy Siemens. Zadawanie prędkości, długości, siły hamowania itd. Wprowadzane jest przy pomocy panelu dotykowego. Realizacja marzec-lipiec 2017.

Kliknij aby powiększyć:
