Urządzenie do testowania zbiorników przeponowych

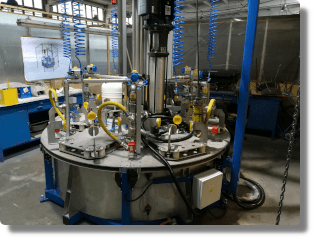

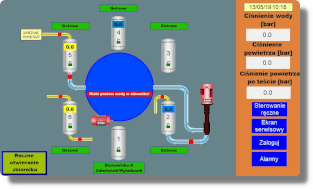

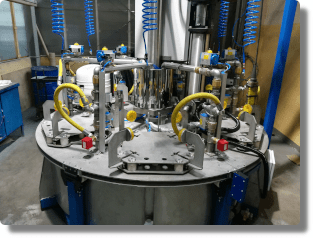

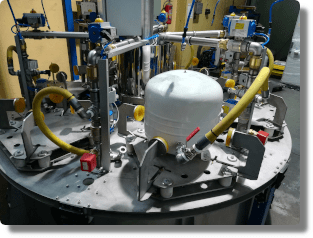

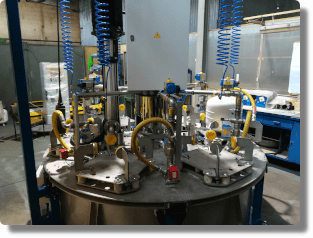

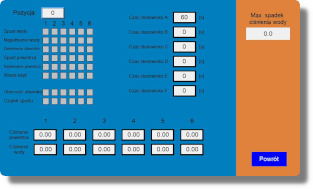

Urządzenie składa się z 6. stanowisk na których wykonywane są testy zbiornika. Stanowisko 1. jest stanowiskiem załadunku zbiornika przez pracownika. Na stanowisku 2. pompowana jest woda do zbiornika pod zadanym ciśnieniem do 20 bar. Na tym stanowisku zbiornik zostaje odciśnięty. Stanowisko 3. kontroluje stałość ciśnienia wody, a co za tym idzie jego szczelność. Na stanowisku 4 woda zostaje wypompowana ze zbiornika. Przy zbiornikach z przeponą stanowisko 5. wykonuje test szczelności z drugiej jego części, czyli nad przeponą. Na stanowisku 6. w przypadku zbiorników przeponowych pompowane jest powietrze do ciśnienia wymaganego przed sprzedażą zbiornika. Jeżeli zbiornik jest nieszczelny sygnalizowane jest to przez pomarańczowe światło na stanowisku z uszkodzonym zbiornikiem. Wszystkie parametry technologiczne można wpisać i odczytać na panelu operatorskim. Całość sterowania kontroluje sterownik firmy Siemens.
